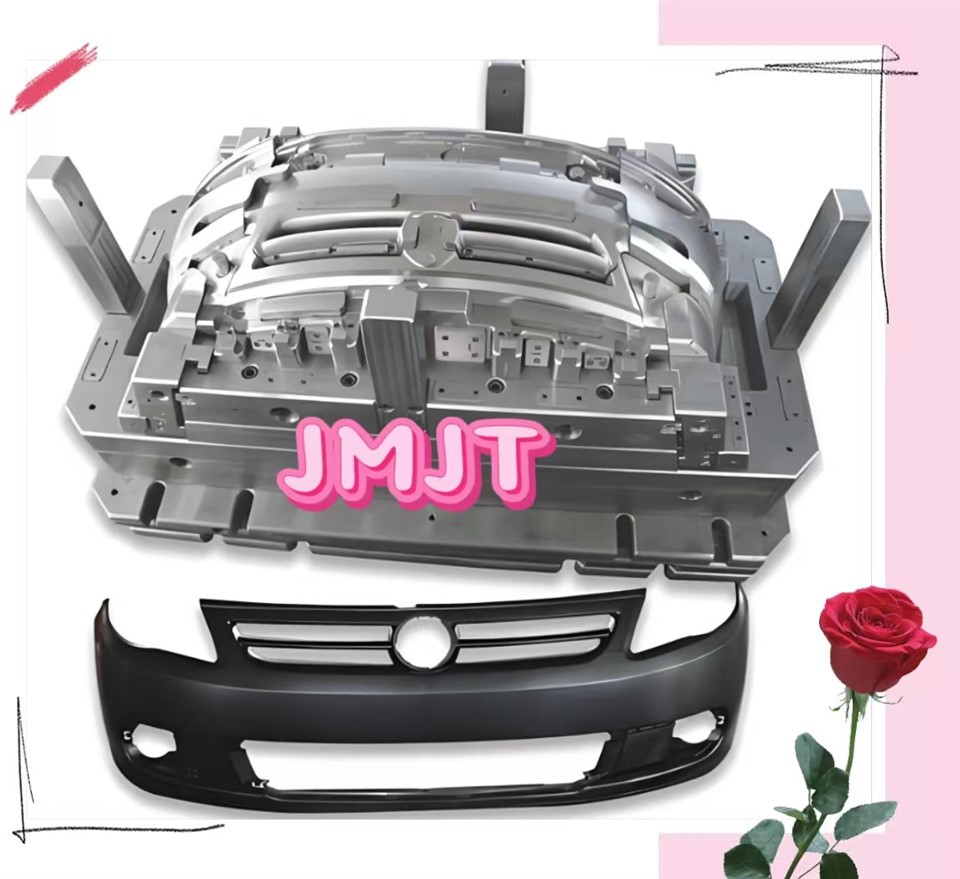

Καλούπι έγχυσης προφυλακτήρα αυτοκινήτου

Καλούπια έγχυσης προφυλακτήρα αυτοκινήτουείναι μεγάλα και ακριβή καλούπια που χρησιμοποιούνται για τη χύτευση με έγχυση του μπροστινού και του πίσω προφυλακτήρα των αυτοκινήτων. Είναι ένας από τους πιο σύνθετους τεχνικά τύπους καλουπιών σε εξωτερικά μέρη αυτοκινήτων, που καθορίζουν άμεσα την εμφάνιση, την ακρίβεια και τις μηχανικές ιδιότητες των προφυλακτήρων. Ως φορέας διαμόρφωσης των βασικών εξωτερικών εξαρτημάτων του αυτοκινήτου, τα επίπεδα σχεδίασης και κατασκευής τους όχι μόνο επηρεάζουν βασικούς δείκτες όπως η προσαρμογή συναρμολόγησης και η αντίσταση κρούσης των προφυλακτήρων, αλλά σχετίζονται άμεσα με την απόδοση παραγωγής, το κόστος κατασκευής και το ποσοστό πιστοποίησης των προϊόντων των αυτοκινήτων. Χρησιμοποιούνται ευρέως σε διάφορους τύπους οχημάτων, συμπεριλαμβανομένων των οχημάτων καυσίμων και των οχημάτων νέας ενέργειας, για την κάλυψη των απαιτήσεων διαμόρφωσης προφυλακτήρων διαφορετικών μεγεθών και σχημάτων, και είναι απαραίτητος βασικός εξοπλισμός παραγωγής στην αυτοκινητοβιομηχανία.



I. Βασική Δομή και Σημεία Σχεδιασμού

1. Σύστημα χωρισμού (Κρίσιμο για την εμφάνιση)

Τεχνολογία εσωτερικής χωρίστρας (κυρίως για μοντέλα υψηλών-μοντέλων): Η γραμμή διαχωρισμού είναι κρυμμένη στην εσωτερική πλευρά ή στη μη{1}}λεία επιφάνεια του προϊόντος, χωρίς ορατές γραμμές διαχωρισμού στην εμφάνιση και έλεγχο διαφοράς Μικρότερο ή ίσο με 0,05 mm.

Τεχνολογία εξωτερικής χωρίστρας (οικονομικού τύπου): Η διαχωριστική γραμμή βρίσκεται στην επιφάνεια εμφάνισης. Έχει απλή δομή και χαμηλό κόστος, αλλά απαιτεί επεξεργασία μετα{1}}γυαλίσματος.

Πλάγιος-τράβηγμα πυρήνα: Μεγάλης-κλινής επιφάνειας οδηγοί πείροι / υδραυλικοί ολισθητήρες χρησιμοποιούνται για το σχηματισμό πολύπλοκων δομών, όπως οι οπές εγκατάστασης στο πλάι του προφυλακτήρα και η θέση της πινακίδας κυκλοφορίας.



2. Σύστημα πύλης (κρίσιμο για την ποιότητα)

Ο τυπικός καυτός δρομέας διαδοχικής βαλβίδας πολλαπλών σημείων (4-8 πύλες) είναι εξοπλισμένος με έλεγχο χρονισμού κυλίνδρου λαδιού για έγχυση υλικού, εξαλείφοντας αποτελεσματικά τις γραμμές συγκόλλησης και τα κενά σε μεγάλα μέρη.

Η διάταξη δρομέα ακολουθεί την αρχή της ισορροπημένης πλήρωσης για να διασφαλίσει ότι υλικά όπως PP, TPO και PC/ABS γεμίζονται γρήγορα και ομοιόμορφα.



3. Σύστημα εκτίναξης (κλειδί για την αποφυγή παραμόρφωσης)

Υποβοήθηση ελατηρίου αερίου αζώτου + διαδοχική εκτόξευση πολλαπλών σταδίων, παρέχοντας σταθερή και ισορροπημένη δύναμη εκτίναξης (20-50 τόνοι).

Μεγάλης κλίμακας-δομή πλάκας ώθησης/πλάκας ώθησης, σε συνδυασμό με πείρους εκτοξευτήρα και κεκλιμένους πυρήνες, αποτρέπει τα προϊόντα λεπτών τοιχωμάτων (2,5{3}}3,5 mm) από το να σχηματίσουν λευκές κηλίδες ή να παραμορφωθούν κατά την εκτίναξη.



4. Σύστημα ψύξης (Κλειδί απόδοσης)

Συμμορφικά τρισδιάστατα κανάλια νερού + έλεγχος θερμοκρασίας σε ζώνες, με ανεξάρτητα κυκλώματα σχεδιασμένα για περιοχές με νευρώσεις και ποικίλο πάχος τοιχώματος.

Τα τοπικά hotspots (όπως οι γωνίες R και οι στήλες στήριξης) είναι εξοπλισμένα με μπρούτζινα ένθετα από βηρύλλιο για την ενίσχυση της απαγωγής θερμότητας και τη διατήρηση του κύκλου χύτευσης εντός 60 έως 90 δευτερολέπτων.





II. Επιλογή Υλικών Καλουπιών

μέρος	Προτεινόμενα Υλικά	Σκληρότητα (HRC)	βασική απόδοση
Κοιλότητα καλουπιού / πυρήνας καλουπιού	718H, P20, 1.2738	30-36	Ο προ-σκληρυμένος χάλυβας, με εξαιρετικές γυαλιστικές ιδιότητες, είναι εξαιρετικά ανθεκτικός στη φθορά-και στη διάβρωση-.
Ένθετα υψηλής αντοχής στη φθορά-	S136, NAK80	45-52	Καθρέφτης-γυαλισμένος, ανθεκτικός στη διάβρωση-, κατάλληλος για προϊόντα υψηλής-γυαλάδας
Slider / Κεκλιμένο επάνω μέρος	ASP-23 (Χάλυβας σε σκόνη)	58-62	Υψηλή σκληρότητα, αντοχή σε υψηλή πίεση, μεγάλη διάρκεια ζωής
κάτοχος μήτρας	45#ατσάλι, 50#χάλυβας	28-32	Υψηλή αντοχή, εξασφαλίζοντας καμία παραμόρφωση υπό υψηλή πίεση



III. Βασικά Τεχνικά Χαρακτηριστικά

Μεγάλης κλίμακας-και υψηλή ακαμψία:Κάθε σετ καλουπιών ζυγίζει 15 έως 30 τόνους, με τέσσερις στήλες οδήγησης για τοποθέτηση και η ακρίβεια κλεισίματος είναι Μικρότερη ή ίση με ±0,02 mm.



Προσομοίωση CAE-οδηγείται:Ολοκληρώστε την ανάλυση ροής καλουπιού σε όλη τη διαδικασία, βελτιστοποιώντας την πλήρωση, τη διατήρηση της πίεσης και την ψύξη και προβλέποντας εκ των προτέρων τη στρέβλωση και τη συρρίκνωση.



Σχέδιο-μακράς διάρκειας:Η τυπική διάρκεια ζωής είναι 300.000 έως 500.000 κύκλοι καλουπιών. Για καλούπια υψηλής-νέας ενέργειας, η διάρκεια ζωής μπορεί να υπερβαίνει τους 800.000 κύκλους καλουπιών.



Συμβατό με νέα υλικά:Συμβατό με PP ενισχυμένο με μακριές ίνες γυαλιού, φιλικά προς το περιβάλλον-υλικά χαμηλής οσμής και άλλα νέα ειδικά υλικά για προφυλακτήρες.







IV. Διαδικασία Παραγωγής και Παραγωγής



1. Σχεδιασμός: Τρισδιάστατη μοντελοποίηση σε UG/NX → Ανάλυση ροής καλουπιού → Δομική ανασκόπηση



2. Επεξεργασία: Φρεζάρισμα πέντε αξόνων → Διάτρηση βαθιάς οπής (υδάτινη οδός) → Θερμική επεξεργασία / Νιτρίωση → Γυάλισμα καθρέφτη (Ra Λιγότερο ή ίσο με 0,1 μm)



3. Συναρμολόγηση:Ακριβής ευθυγράμμιση καλουπιού → Εγκατάσταση θερμού δρομέα → Ρύθμιση μηχανισμού εκτόξευσης/αναρρόφησης



4. Δοκιμή καλουπιών: T1-T3 γύροι δοκιμής καλουπιού → Βελτιστοποίηση παραμέτρων διαδικασίας → Πλήρης επιθεώρηση μεγέθους και εμφάνισης





V. Συμπέρασμα

Συνοψίζοντας, καθώς η αυτοκινητοβιομηχανία κινείται προς το ελαφρύ βάρος, τη νέα ενέργεια και την εξατομίκευση, τα πλαστικά καλούπια για προφυλακτήρες εξελίσσονται προς πιο ακριβή δομικά σχέδια, πιο φιλική προς το περιβάλλον συμβατότητα υλικών και πιο έξυπνες διαδικασίες κατασκευής. Πρέπει να πληρούν τις προσαρμοσμένες απαιτήσεις χύτευσης διαφορετικών μοντέλων οχημάτων, ενώ παράλληλα εξισορροπούν τους διπλούς στόχους της βελτίωσης της απόδοσης παραγωγής και της ποιότητας των προϊόντων.
