Η Εφαρμογή Καλουπιών Θερμοπλαστικού Σύνθετου Υλικού LFT στο ελαφρύ βάρος αυτοκινήτου

Με την αυστηροποίηση των παγκόσμιων περιβαλλοντικών κανονισμών και την αυξανόμενη ζήτηση για τη γκάμα νέων ενεργειακών οχημάτων, το ελαφρύ βάρος αυτοκινήτου έχει γίνει βασική κατεύθυνση για τη βιομηχανική αναβάθμιση. Τα θερμοπλαστικά σύνθετα ενισχυμένα με μακριές ίνες (LFT) έχουν γίνει βασικό υλικό για ελαφρύ βάρος λόγω των πλεονεκτημάτων τους στη χαμηλή πυκνότητα, την υψηλή ειδική αντοχή και την ανακυκλωσιμότητα. Ως βασικός εξοπλισμός διαμόρφωσης, τα θερμοπλαστικά σύνθετα καλούπια LFT καθορίζουν άμεσα την ακρίβεια, την απόδοση και το κόστος των εξαρτημάτων και είναι ζωτικής σημασίας για την εφαρμογή του ελαφρού βάρους. Αυτό το άρθρο, σε συνδυασμό με τα χαρακτηριστικά των υλικών LFT και τις απαιτήσεις της παραγωγής αυτοκινήτων, διερευνά τα σημεία εφαρμογής, τα βασικά σενάρια και τις τάσεις ανάπτυξης των καλουπιών τους.



I. Συμβατότητα βασικών χαρακτηριστικών των θερμοπλαστικών σύνθετων υλικών και καλουπιών LFT

Τα υλικά LFT αποτελούνται από ενισχυτικές ίνες 6-25 mm (ίνες γυαλιού, ίνες άνθρακα κ.λπ.) και θερμοπλαστικές ρητίνες (PP, PA κ.λπ.), συνδυάζοντας την υψηλή αντοχή των ινών με την εύκολη επεξεργασία των ρητινών. Η πυκνότητά τους είναι μόνο 1/4 έως 1/3 εκείνης του χάλυβα και η ειδική αντοχή τους είναι 30% έως 50% υψηλότερη από αυτή των συνηθισμένων πλαστικών εξαρτημάτων με κοντές ίνες. Με ισοδύναμη αντοχή, μπορούν να μειώσουν το βάρος από 15% έως 25%, ενώ είναι επίσης ανθεκτικά στην κρούση και διαστασιολογικά σταθερά, ικανοποιώντας την απαίτηση "μείωσης βάρους χωρίς μείωση της αντοχής".

Τα καλούπια LFT κατασκευάζονται ως επί το πλείστον από-χάλυβα υψηλής αντοχής και είναι εξοπλισμένα με ακριβή συστήματα ψύξης και θερμού δρομέα, τα οποία μπορούν να ελέγξουν με ακρίβεια τις παραμέτρους χύτευσης, να διατηρήσουν την ακεραιότητα των ινών και να ικανοποιήσουν τις απαιτήσεις της ταχείας μαζικής παραγωγής. Σε σύγκριση με τα παραδοσιακά μεταλλικά καλούπια, τα καλούπια LFT έχουν μικρότερους κύκλους χύτευσης, μεγαλύτερη ευελιξία, μικρότερη φθορά και μπορούν να προσαρμοστούν για να ταιριάζουν στις πολύπλοκες διαμορφώσεις των εξαρτημάτων αυτοκινήτου, χρησιμεύοντας ως γέφυρα πυρήνα που συνδέει υλικά LFT με ελαφριές εφαρμογές.





II. Βασικά σενάρια εφαρμογής των θερμοπλαστικών σύνθετων καλουπιών LFT στο ελαφρύ βάρος αυτοκινήτου

Η βασική λογική εφαρμογής των καλουπιών LFT είναι "πλαστικό αντί για χάλυβα", εστιάζοντας στις δομές του αμαξώματος, στο πλαίσιο, στο εσωτερικό και στα βασικά εξαρτήματα των οχημάτων νέας ενέργειας. Μέσω προσαρμοσμένης χύτευσης, μπορεί να επιτευχθεί μείωση βάρους και βελτίωση της απόδοσης. Τα συγκεκριμένα σενάρια είναι τα εξής:



1. Δομικά μέρη αμαξώματος αυτοκινήτου

Τα δομικά μέρη του σώματος είναι ο πυρήνας του ελαφρού βάρους. Τα καλούπια LFT μπορούν να αντικαταστήσουν διάφορα δομικά μέρη ελέγχοντας με ακρίβεια την κατανομή των ινών. Για παράδειγμα, η μπροστινή διαμήκης δοκός και η μπροστινή δοκός, σε σύγκριση με τα χαλύβδινα μέρη, μπορούν να μειώσουν το βάρος κατά 30% έως 40% και να αυξήσουν την αντίσταση στην κρούση κατά περισσότερο από 20%, και μπορούν να διαμορφωθούν ενιαία για τη μείωση των διεργασιών συγκόλλησης. Ορισμένα δομικά μέρη του αμαξώματος της σειράς BMW i σχηματίζονται από καλούπια LFT, εξασφαλίζοντας μείωση βάρους και ακαμψία.

Μέρη κάλυψης όπως εσωτερικά πάνελ πόρτας και καπό κινητήρα, αφού διαμορφωθούν από καλούπια LFT, έχουν σημαντικά μειωμένο βάρος και εξαιρετικές ηχομονωτικές και θερμομονωτικές ιδιότητες και είναι κατάλληλα για σύνθετα σχέδια καμπυλωτών επιφανειών. Μεταξύ αυτών, το εσωτερικό πάνελ της πόρτας μπορεί να μειώσει το βάρος περισσότερο από 28% σε σύγκριση με τα χαλύβδινα μέρη, βελτιώνοντας την εμπειρία οδήγησης και οδήγησης.



2. Εξαρτήματα πλαισίου αυτοκινήτου

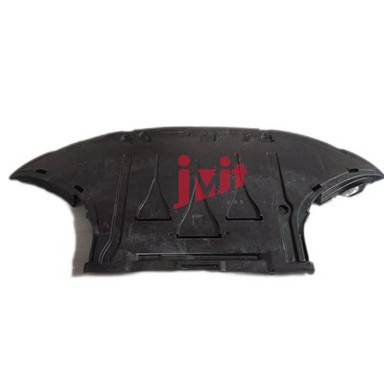

Τα εξαρτήματα του πλαισίου έχουν εξαιρετικά υψηλές απαιτήσεις για αντοχή και αντοχή στη φθορά. Τα καλούπια LFT μπορούν να χρησιμοποιηθούν για την παραγωγή προστατευτικών πλαισίου, βραχίονες ανάρτησης, βραχίονες μπαταρίας κ.λπ. η ενσωμάτωση των βραχιόνων ανάρτησης μπορεί να μειώσει τον αριθμό των εξαρτημάτων και να βελτιώσει τη σταθερότητα.

Τα νέα ενεργειακά στηρίγματα μπαταριών οχημάτων, ως βασικά εξαρτήματα ασφαλείας, μπορούν να επιτύχουν μια ισορροπία μεταξύ ελαφρού και υψηλής αντοχής μέσω της διαμόρφωσης καλουπιού LFT, μειώνοντας το βάρος περισσότερο από 30% σε σύγκριση με τα χαλύβδινα μέρη και παρέχοντας μόνωση και αντοχή στην κρούση. Ορισμένα μοντέλα υιοθετούν καλούπια χύτευσης με συμπίεση LFT-D in-γραμμής, διασφαλίζοντας τον πλήρη εμποτισμό των ινών και των ρητινών ρυθμίζοντας τη θερμοκρασία και την πίεση για να εγγυηθεί την ασφάλεια.



3. Εσωτερικά εξαρτήματα αυτοκινήτων

Τα εσωτερικά εξαρτήματα είναι πολλά και αντιπροσωπεύουν ένα μεγάλο ποσοστό του συνολικού βάρους. Τα καλούπια LFT μπορούν να επιτύχουν ελαφριά παραγωγή πλαισίων ταμπλό, πλαισίων καθισμάτων κ.λπ., βελτιστοποιώντας την κοιλότητα του καλουπιού και την επεξεργασία της επιφάνειας. Τα πλαίσια του ταμπλό μπορούν να μειωθούν σε βάρος κατά 15% έως 20% σε σύγκριση με τα παραδοσιακά πλαστικά μέρη, με αυξημένη ακαμψία και μπορούν να διαμορφωθούν ενιαία για να μειώσουν τη συναρμολόγηση. Τα πλαίσια καθισμάτων συνδυάζουν διαδικασίες LFT και CFRTP για να εξισορροπήσουν τη μείωση του βάρους και να υποστηρίζουν την ασφάλεια.

Επιπλέον, τα εσωτερικά μέρη που σχηματίζονται από καλούπι-LFT είναι ανακυκλώσιμα και τα απορρίμματα μπορούν να επαναχρησιμοποιηθούν, μειώνοντας το κόστος και συμμορφώνοντας την τάση της πράσινης ανάπτυξης.



4. Ειδικά εξαρτήματα για οχήματα νέας ενέργειας

Τα νέα ενεργειακά οχήματα έχουν πιο επείγουσα ανάγκη για ελαφρύ βάρος. Τα καλούπια LFT αναπτύσσουν εξατομικευμένες λύσεις για κελύφη συστοιχιών μπαταριών, κελύφη κινητήρων κ.λπ. Τα κελύφη συστοιχιών μπαταριών που παράγονται με συνδυασμό τεχνολογίας μικροκυτταρικού αφρού με καλούπια LFT μπορούν να μειωθούν σε βάρος κατά 22% και να έχουν 25% αύξηση στην αντοχή σε κρούση. Τα κελύφη κινητήρα μπορούν να επωφεληθούν από τις μονωτικές ιδιότητες των σύνθετων υλικών για να απλοποιήσουν τις μονωτικές δομές και να μειώσουν την πολυπλοκότητα.





III. Βασικά πλεονεκτήματα των καλουπιών από θερμοπλαστικό σύνθετο υλικό LFT σε εφαρμογές ελαφρού βάρους αυτοκινήτων



1. Διευκόλυνση της ακραίας μείωσης βάρους διατηρώντας παράλληλα την απόδοση και τη φιλικότητα προς το περιβάλλον



Τα καλούπια LFT μπορούν να αξιοποιήσουν πλήρως τα πλεονεκτήματα ελαφρού βάρους των υλικών, να διατηρήσουν την ακεραιότητα των ινών, να επιτύχουν "μείωση βάρους χωρίς μείωση αντοχής" και το υλικό LFT και τα υπολείμματα σχηματισμού καλουπιών μπορούν να ανακυκλωθούν, σύμφωνα με την πράσινη και βιώσιμη αναπτυξιακή τάση της αυτοκινητοβιομηχανίας και πληρώντας τις απαιτήσεις της ευρωπαϊκής νομοθεσίας ELV.



2. Βελτίωση της αποδοτικότητας παραγωγής και μείωση του κόστους κατασκευής

Τα καλούπια LFT μπορούν να διαμορφωθούν ενιαία για τη μείωση των διεργασιών συγκόλλησης και συναρμολόγησης, με σύντομους κύκλους χύτευσης (τα καλούπια LFT-D χρειάζονται μόνο 30-60 δευτερόλεπτα), κατάλληλα για μαζική παραγωγή. Έχουν χαμηλές απώλειες, απλή συντήρηση και το κόστος των υλικών LFT είναι χαμηλότερο από αυτό των υλικών από ανθρακονήματα, μειώνοντας σημαντικά το συνολικό κόστος των ανταλλακτικών.



3. Ισχυρή προσαρμοστικότητα και ικανοποίηση προσαρμοσμένων απαιτήσεων

Τα καλούπια LFT μπορούν να σχεδιαστούν κατά παραγγελία-με βάση τη δομή και την απόδοση των εξαρτημάτων, προσαρμόζοντας τις ανάγκες διαφορετικών μερών, όπως το σώμα και το πλαίσιο. Μπορούν να σχηματίσουν σύνθετα καμπύλα επιφανειακά καλύμματα και εξαρτήματα που φέρουν-υψηλά φορτία-και μπορούν να προσαρμοστούν σε διαφορετικούς τύπους υλικών LFT, προσαρμόζοντας ευέλικτα την περιεκτικότητα σε ίνες και τους τύπους ρητίνης.



4. Συνεργική βελτιστοποίηση, προώθηση της αναβάθμισης της τεχνολογίας ελαφρού βάρους

Τα καλούπια, τα υλικά και οι διαδικασίες διαμόρφωσης LFT συνεργάζονται, χρησιμοποιώντας CAD/CAM και έξυπνες τεχνολογίες ανίχνευσης για τη βελτίωση της ακρίβειας και της συνέπειας της χύτευσης. σε συνδυασμό με υλικά CFRTP για να σχηματίσουν συμπληρωματικές λύσεις, εξισορροπώντας τη δομική απόδοση και την αποδοτικότητα χύτευσης, προωθώντας την αναβάθμιση της τεχνολογίας ελαφρού βάρους.



IV. Προβλήματα και λύσεις στην εφαρμογή καλουπιών από θερμοπλαστικό σύνθετο υλικό LFT στο ελαφρύ βάρος αυτοκινήτων

1. Υπάρχοντα κύρια προβλήματα

Επί του παρόντος, υπάρχουν τέσσερα σημαντικά σημεία συμφόρησης στην εφαρμογή καλουπιών LFT: πρώτον, ανεπαρκής ακρίβεια καλουπιού στην Κίνα, με ανομοιόμορφο έλεγχο θερμοκρασίας και πίεσης που οδηγεί σε ασταθή απόδοση του προϊόντος. Δεύτερον, η εξάρτηση από εισαγόμενα-υλικά καλουπιών υψηλής απόδοσης, αυξάνοντας το κόστος κατασκευής. Τρίτον, δυσκολία στο σχηματισμό σύνθετων-εξαρτημάτων, επιρρεπή σε ελαττώματα. Τέταρτον, η ανεπαρκής συνεργατική βελτιστοποίηση των καλουπιών και των διαδικασιών σχηματισμού, που επηρεάζει τα εφέ ελαφριάς βαρύτητας και την αποτελεσματικότητα.



2. Διαδρομές λύσης

Για την αντιμετώπιση των παραπάνω προβλημάτων, πρέπει να γίνουν καινοτομίες σε τέσσερις πτυχές: πρώτον, ανάπτυξη προηγμένων τεχνολογιών σχεδιασμού και κατασκευής για τη βελτιστοποίηση της δομής του καλουπιού και των συστημάτων ψύξης. Δεύτερον, αυξήστε την έρευνα και την ανάπτυξη υλικών καλουπιών υψηλής απόδοσης-για την αντικατάσταση των εισαγωγών και τη μείωση του κόστους. Τρίτον, καθιέρωσε μοντέλα αντιστοίχισης για καλούπια, υλικά και διαδικασίες για τη βελτίωση της ποιότητας της διαμόρφωσης πολύπλοκων εξαρτημάτων. τέταρτον, ενισχύστε την ερευνητική συνεργασία του κλάδου-πανεπιστημίου-για την ανάπτυξη προσαρμοσμένων λύσεων και την επιτάχυνση της εφαρμογής τεχνολογίας.



V. Τάσεις ανάπτυξης καλουπιών από θερμοπλαστικό σύνθετο υλικό LFT στο ελαφρύ βάρος αυτοκινήτων

Στο μέλλον, τα καλούπια LFT θα παρουσιάσουν πέντε σημαντικές τάσεις:

Το πρώτοείναι η έξυπνη αναβάθμιση, η ενσωμάτωση συστημάτων αισθητήρων και ελέγχου για την επίτευξη ρύθμισης παραμέτρων σε πραγματικό χρόνο.

Δεύτερος,Η σπονδυλοποίηση και η προσαρμοστικότητα δίνονται έμφαση για την ενίσχυση της καθολικότητας και τη μείωση του κόστους εισροών.

Τρίτος,ενσωματώνεται με νέες διαδικασίες όπως η τρισδιάστατη εκτύπωση και το LFT-D για την επέκταση των σεναρίων εφαρμογών.

Τέταρτος,πράσινη ανάπτυξη, χρησιμοποιώντας φιλικά προς το περιβάλλον υλικά και διαδικασίες και προωθώντας την ανακύκλωση.

Το πέμπτοείναι η επιτάχυνση της εγχώριας υποκατάστασης, η κατάρριψη των ξένων μονοπωλίων και η μείωση του κόστους του ελαφρού βάρους.
