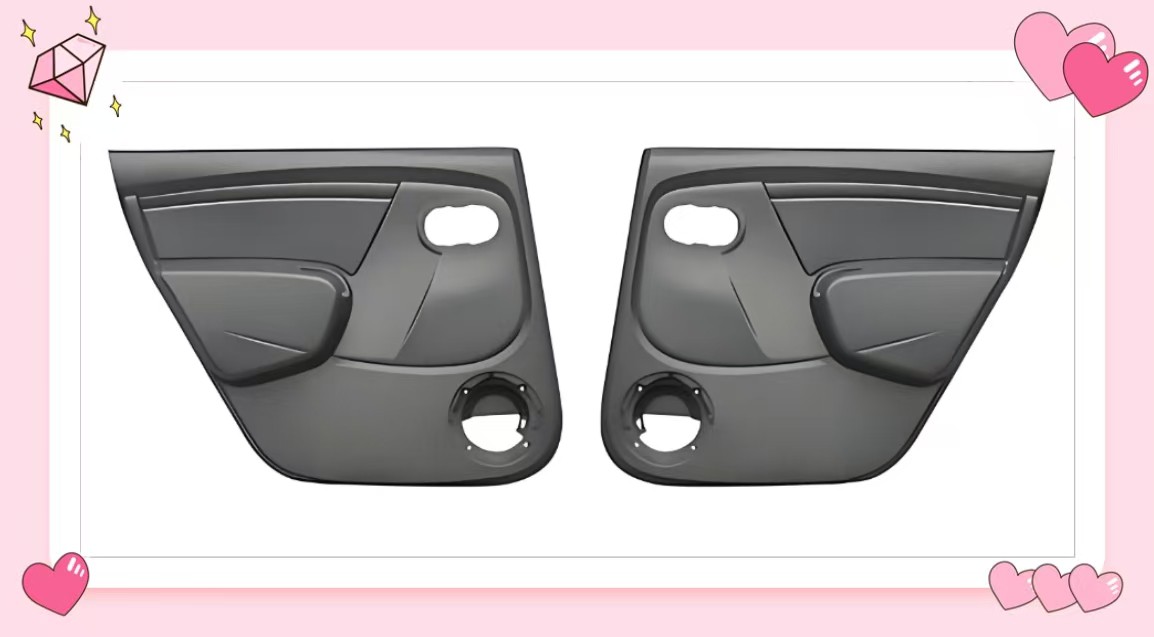

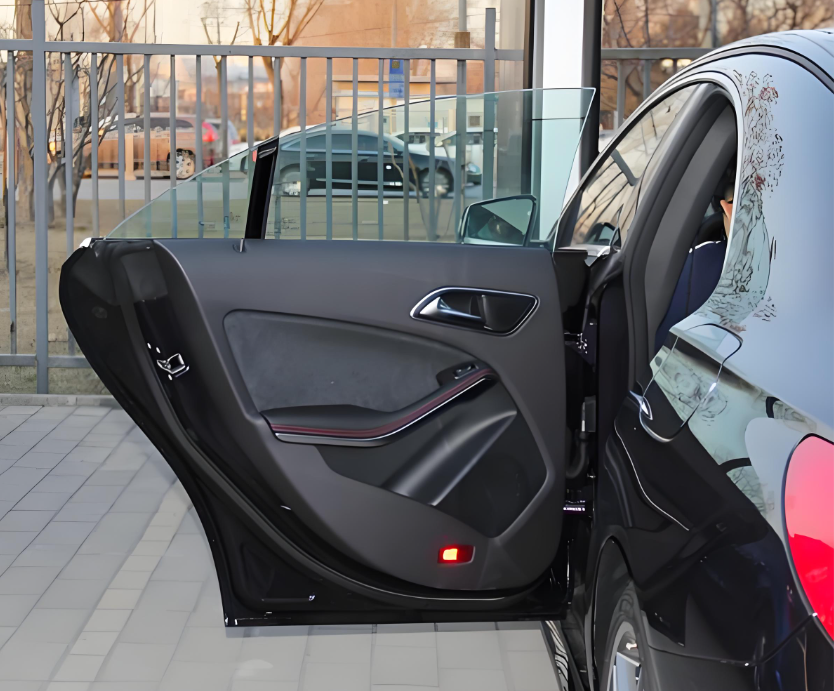

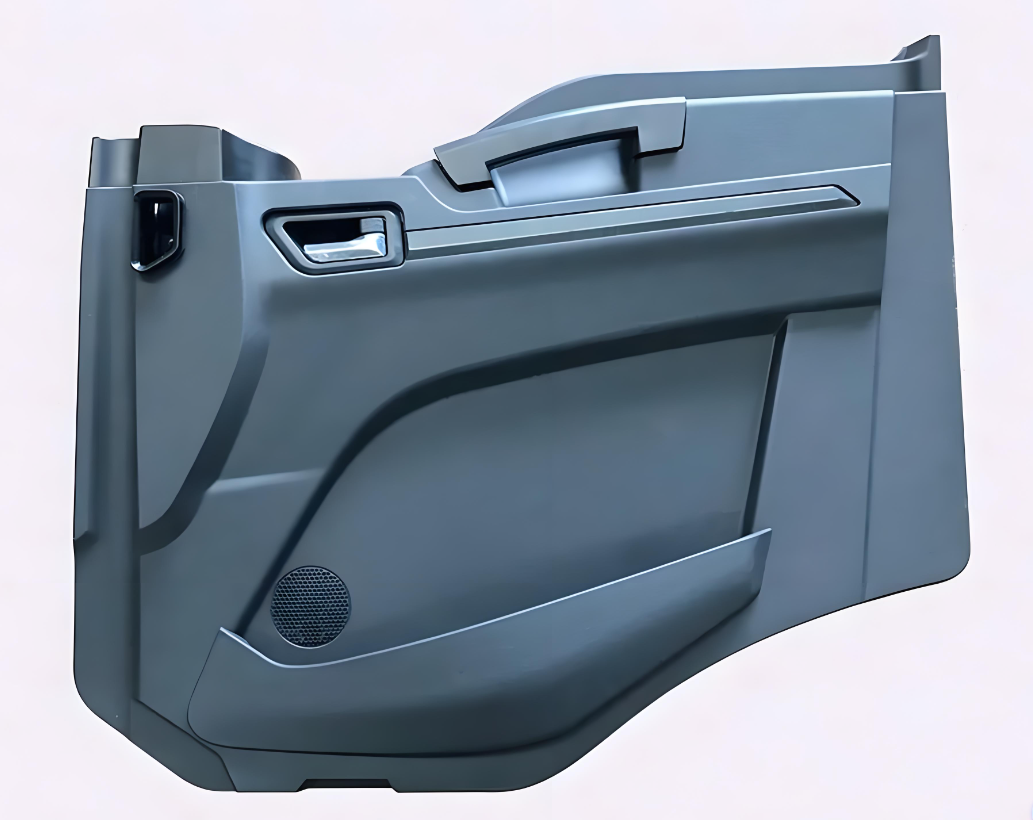

Καλούπι πάνελ πόρτας αυτοκινήτου

Ι. Προϊόντα και Υλικά

Τυπικές διαστάσεις:περίπου 800–1200 mm (μήκος × πλάτος), βάθος 100–150 mm, πάχος τοιχώματος 2,5–3,0 mm.

Κοινά υλικά:

• PP + EPDM/T20:Καλή σκληρότητα, χαμηλό κόστος, ποσοστό συρρίκνωσης περίπου 1,011–1,018.
• ABS/PC + ABS:Υψηλή ακαμψία, εξαιρετική ποιότητα επιφάνειας, ποσοστό συρρίκνωσης περίπου 1.006–1.010.
• Απαιτήσεις εμφάνισης:Ομοιόμορφη υφή (Ra 0,8–1,6 μm), χωρίς σημάδια συγκόλλησης, σημάδια συρρίκνωσης, σημάδια πύλης και κλίση ξεκαλουπώματος μεγαλύτερη ή ίση με 5 μοίρες (στην επιφάνεια εμφάνισης).

II. Σχεδιασμός δομής καλουπιού

1. Βάση καλουπιού και υλικά

o Βάση καλουπιού:Τυπική μεγάλη βάση καλουπιού (όπως H13, P20), ενσωματωμένες πλάκες A/B, που εξασφαλίζουν ακαμψία και ακρίβεια.

o Κοιλότητα/πυρήνας:S136 ή NAK80, προ-σκληρυμένο σε HRC 48–52, επιφάνεια γυαλισμένη σε Ra Μικρότερο ή ίσο με 0,2 μm.



2. Σύστημα πύλης

o Έλεγχος θερμού δρομέα + βαλβίδας ακολουθίας:8–12 θερμά ακροφύσια, κατανεμημένα σύμφωνα με την κλίση ροής για να εξασφαλιστεί ισορροπημένη πλήρωση.

o Πύλη:Πύλη σε σχήμα ανεμιστήρα- ή πλαϊνή πύλη με περιτύλιγμα, κρυμμένη στη μη ορατή επιφάνεια για αποφυγή σημαδιών.

o Δρομέας:Διάμετρος φ8–10 mm, κυκλική διατομή-, στιλβωμένη σε Ra 0,2 μm, απώλεια πίεσης Μικρότερη ή ίση με 15 MPa.



3. Σύστημα ψύξης

o Τυπικά κανάλια νερού:Διάμετρος φ12–14 mm, απόσταση 20–30 mm, κοντά στην επιφάνεια της κοιλότητας, εξασφαλίζοντας διαφορά θερμοκρασίας μικρότερη ή ίση με ±2 μοίρες.

o Περιοχή πλέγματος / ραβδώσεων σε σχήμα κουδουνιού-:Χρησιμοποιήστε-πλάκες που μπλοκάρουν το νερό ή κανάλια νερού ειδικού σχήματος{{1} για να αποτρέψετε τοπική υπερθέρμανση και παραμόρφωση.



4. Πυρήνα-Μηχανισμός έλξης και εξώθησης

o Sliders (πλευρικοί πυρήνες):Για χαμηλές τομές όπως κουφώματα παραθύρων και κιγκλιδώματα, με διαδρομή 25–35 mm και γωνία 12 μοιρών –18 μοιρών, υδραυλικά κινούμενα και κλειδωμένα με αέριο αζώτου.

o Rockers:Για εσωτερικά μάνδαλα και αυλακώσεις, με γωνία 8 μοιρών –12 μοιρών, καθοδηγούμενα από πλάκες ανθεκτικές στη φθορά για αποφυγή εμπλοκής και φλας.

o Σύστημα εκτίναξης:Αποτελείται από μπλοκ εκτοξευτήρα, πείρους εκτοξευτήρα και κουνητές, με 4–6 ελατήρια αερίου αζώτου για εκτίναξη για εξασφάλιση ομοιόμορφης δύναμης και χωρίς παραμόρφωση.



5. Καθοδήγηση και Τοποθέτηση

Τετράγωνοι οδηγοί πείροι + κωνική τοποθέτηση:Κώνωση 10 μοιρών γύρω από τις τέσσερις πλευρές των πλακών A/B, με μπλοκ ανθεκτικά στη φθορά-για την αποφυγή της διαστολής του καλουπιού και της κακής ευθυγράμμισης.

Προστασία θερμού δρομέα:Οι πείροι οδηγοί βρίσκονται 20 mm ή περισσότερο πάνω από το ζεστό ακροφύσιο για να αποφευχθεί η ζημιά στην εγκατάσταση.



III. Βασικά Τεχνικά Σημεία

Ποιοτικός έλεγχος εμφάνισης

Εξάλειψη των γραμμών συγκόλλησης:Διαδοχική θερμή βαλβίδα, που ελέγχει τη σειρά έγχυσης για τη μετακίνηση των γραμμών συγκόλλησης σε μη{0}}μη ορατές επιφάνειες.

Ομοιομορφία υφής:Σταθερό βάθος χάραξης, σκληρότητα επιφάνειας Μεγαλύτερη ή ίση με HRC 48, διαφορά στιλπνότητας < 3% μετά από 100.000 τεμάχια σε μαζική παραγωγή.

Βελτιστοποίηση εξαερισμού:Ανοίξτε τις υποδοχές εξαερισμού (βάθους 0,02–0,03 mm) σε διαχωριστικές γραμμές, ολισθητήρες και κεκλιμένους πυρήνες για να αποφύγετε το κάψιμο και τις σύντομες λήψεις.



Έλεγχος παραμόρφωσης

Αντιστάθμιση συρρίκνωσης:Αντισταθμίστε διαφορετικά ανά περιοχή (π.χ. 1.016 για επιφάνειες με υφή, 1.020 για κουμπωτά-οπές προσαρμογής).

Ισορροπία ψύξης:Βελτιστοποιήστε τα κανάλια νερού μέσω ανάλυσης ροής καλουπιού για να εξασφαλίσετε ομοιόμορφη ψύξη και να μειώσετε την εσωτερική καταπόνηση.

Ισοζύγιο εξώθησης:Χρησιμοποιήστε συγχρονισμένη εκτίναξη πολλών-σημείων για να αποτρέψετε την υπερβολική τοπική δύναμη και τη στρέβλωση.



Ζωή και Συντήρηση

Επεξεργασία επιφάνειας: Σκληρή επίστρωση χρωμίου ή νανο-στην κοιλότητα για ενίσχυση της αντοχής στη φθορά και της αντοχής στη διάβρωση, με διάρκεια ζωής μεγαλύτερη από ή ίση με 1,2 εκατομμύρια κύκλους καλουπιού.

Ανταλλακτικά φθορά: Οι ολισθητήρες, οι κεκλιμένοι πυρήνες και τα ένθετα έχουν σχεδιαστεί για να είναι αποσπώμενα για εύκολη αντικατάσταση και συντήρηση.





IV. Τυπικές παράμετροι

σχέδιο	παράμετρος
Μέγεθος καλουπιού	Περίπου 1800×1200×800 mm
κύκλος χύτευσης	25–35 s
πίεση έγχυσης	120–150 MPa
δύναμη σύσφιξης	2500–3500 kN
θερμοκρασία καλουπιού	40–60 μοίρες (PP)/60–80 μοίρες (ABS)
